微機繼電保護測試儀常用功能按鈕介紹

返回打印來源：儀天成電力時間：2018/03/16 閱讀：次

在電力工作者的日常工作中，經常需要使用到微機繼電保護測試儀，作為一款功能強大的電力測試儀器，在電力測試領域有著非常廣泛的應用，但是由于其操作對于電力初學者來說還是相當困難的，同時微機繼電保護測試儀上的功能按鈕非常多，各個按鈕代表的意思也各有不同，如果在測試的時候按錯了按鈕，就很難達到測試應有的效果，甚至是損傷儀器，因此儀天成電力在本文就以YTC1000型微機繼電保護測試儀為例，來簡單介紹其常用功能按鈕。

打開試驗參數按鈕

保存試驗參數按鈕

數據復歸按鈕用于將參數恢復到試驗前的初始值，能極大地方便于多次重復性試驗。

打開試驗報告按鈕（功能同上述）

試驗停止按鈕（功能同上述）

短路計算按鈕（功能同上述）

啟動功率顯示界面按鈕在“交流試驗”模塊中，可在試驗期間打開功率顯示界面，對比測試儀實際輸出的功率與現場表計測量的功率。

同步指示器在“同期試驗”模塊中，可在試驗期間打開同步指示器直觀地觀察試驗的進行。

變量步增按鈕 “手動”試驗方式時，按此鍵手動增加變量的值一個步長量。其功能與測試儀鍵盤上的“↑”按鈕相同。該按鈕在自動試驗時無效，會自動成灰色。

變量步減按鈕 “手動”試驗方式時，按此鍵手動減小變量的值一個步長量。其功能與測試儀鍵盤上的“↓”按鈕相同。該按鈕在自動試驗時無效，會自動成灰色。

矢量圖有些測試模塊因排版原因，放不下電壓電流矢量圖的顯示，則可通過此按鈕打開。

放大鏡用于和縮小各模塊界面上的電流電壓矢量圖。

幫助按鈕用于查看當前測試模塊的版本信息及其它。

對稱輸出按鈕此按鈕的作用是使電流電壓量按對稱輸出，也就是說只需要改變?nèi)我幌嗟闹?，其他的幾相?huì)自動的根據對稱的3相交流量輸出幅值和相位，如果一相選擇可變的話，那么其他相也會相對應的為可變量。

恢復出廠參數設置點擊該按鈕，能將界面上的各個試驗參數恢復到出廠的默認設置狀態，其功能等同于在“繼保”文件夾中刪除“para”文件夾。

切換到序分量輸出是最新開發的一項功能。通過點擊此按鈕能切換到專門的序分量測試界面。要擁有此功能，必須滿足以下條件：1、當前運行的“交流試驗”界面的工具條中有這個按鈕；2、在“繼保”文件夾中有“三相交流試驗—按序分量輸出”這個文件。

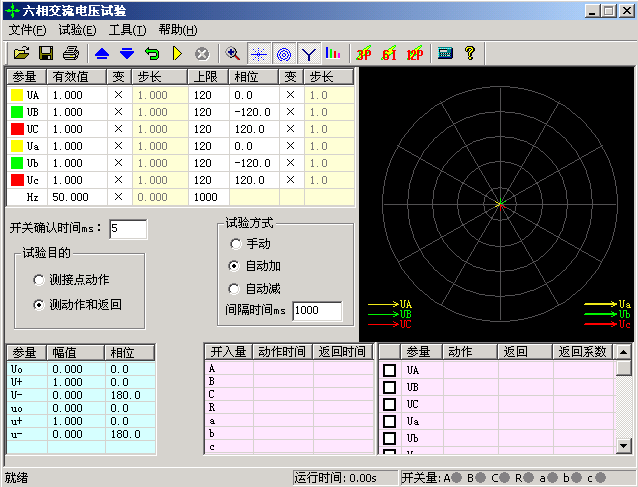

6相電壓測試界面點擊此按鈕進入6相電壓測試界面。此時系統會提示“是否真的進入另一個測試程序”選擇確定進入6相電壓測試界面。其界面如右上圖示。（此時界面上會多出個3P按鈕，點擊此按鈕即返回上面所看到的3相系統的界面）。

6相電流測試界面點擊此按鈕進入6相電流測試界面。此時系統會出現如上6U相同的提示，選擇確定后進入6相電流測試界面。

12相測試界面點擊此按鈕進入12相（6相電流6相電壓）測試界面，按上述方法進入12相測試界面。

不同的廠家生產的微機繼電保護測試儀功能按鈕都大同小異，但是電力工作者在實際的操作使用過程中，首先還是需要熟讀每個產品的操作說明，嚴格按照操作說明來操作，已達到設備的測試效果。

湖北儀天成電力設備有限公司

2018年3月15日
