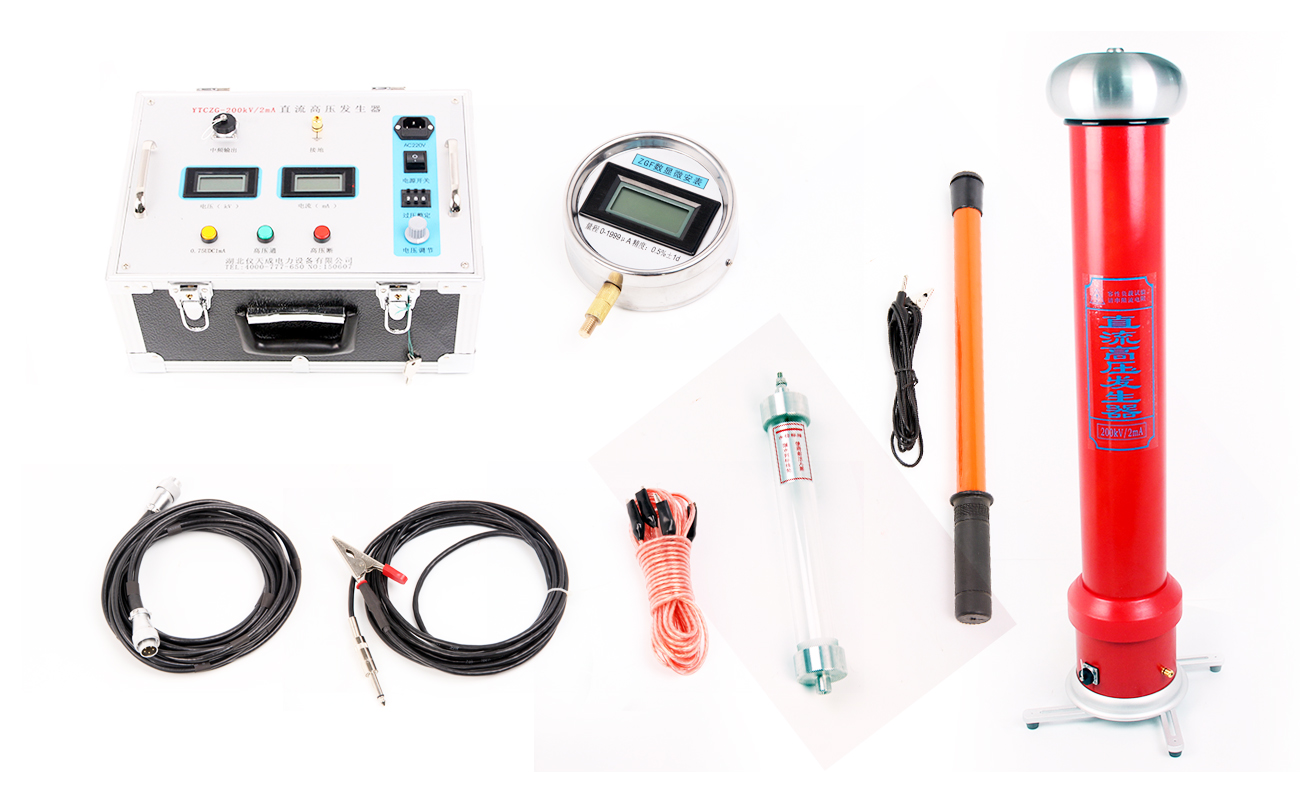

在我們電力系統中，很多時候都需要做高壓耐壓試驗，這時候就會用到直流高壓發生器，其多適用于電力部門、企業動力部門對氧化鋅避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗和泄漏電流試驗，下面小編就給大家說明一下其產品相關功能。
1.控制箱接地端子操作要點：需將控制箱接地端子、倍壓筒接地端子以及試品接地部位先聯結于同一點，之后再統一接入接地網，以此確保接地的連貫性與有效性，保障設備及操作安全。
2.中頻及測量電纜快速聯接插座使用方法：此插座專用于機箱與倍壓部分的快速連接。連接時，把電纜插頭對準插座下壓，同時沿順時針方向轉動，直至轉動到位即可穩固連接；拆線時，只需逆時針轉動電纜插頭，便能輕松拆除，操作便捷高效。
3.過壓整定撥盤開關設定指南：該撥盤開關的作用是設定過電壓保護值，其顯示單位為 kV，按照標準設定值應為試驗電壓的 1.1 倍，精準的設定能為設備運行提供可靠的過壓防護。
4.電源輸入插座連接說明：把隨機配備的電源線與電源輸入插座相連，需特別注意，本設備適配的電源規格為交流 220V±10％，且插座內部已自帶保險管，可在一定程度上保障用電安全。
5.數顯電壓表功能介紹：其核心功能在于以數字形式直觀顯示直流高壓輸出電壓，操作人員能夠?qū)崟r(shí)、精準地讀取電壓數據，以便監控設備運行狀態。
6.數顯電流表功能闡述：該電流表能夠?qū)崟r(shí)以數字形式呈現直流高壓輸出電流，讓使用者清晰掌握電流情況，為設備調試、運行分析提供關鍵數據支持。
7.電源開關操作方式：將電源開關向前按下，此時電源接通，對應的紅燈亮起，設備開始通電準備；反之，向后按下開關，則電源關斷，設備停止運行。
8.黃燈按鈕專項用途：此按鈕專為氧化鋅避雷器快速測量 0.75UDc1mA 而設計，僅當綠燈亮?xí)r方可啟用。按下黃色按鈕后，黃燈亮起，輸出高壓會迅速降至原來的 0.75%，并穩定保持此狀態，便于精準測量；測量完畢，按下紅色按鈕，紅燈、綠燈隨之熄滅，高壓切斷，設備退出 0.75 倍狀態，恢復初始。
9.綠燈按鈕操作規范：作為高壓接通按鈕及高壓指示燈，在紅燈亮起表明電源接通的狀態下，按下綠色按鈕，綠燈亮起、紅燈熄滅，意味著高壓回路已成功接通，此時便可進行升壓操作。但需著重強調，此按鈕只有在電壓調節電位器回零狀態下按壓才會生效。倘若按下綠色按鈕后，綠燈亮起但紅燈依舊亮著，松手后綠燈熄滅、紅燈復亮，這表明機內保護電路已啟動工作，需排查問題后再行操作。
10.紅燈按鈕指示意義：紅燈亮起時，代表電源已接通且高壓處于斷開狀態。在綠燈點亮、高壓回路接通的情況下按下紅色按鈕，綠燈熄滅、紅燈亮起，高壓回路即刻切斷，設備停止高壓輸出。
11.電壓調節電位器操作要點：本電位器為多圈精密電位器，順時針轉動可實現升壓操作，逆時針轉動則為降壓操作。尤為重要的是，該電位器具備控制電子零位保護功能，所以在每次升壓操作前，務必先將電位器回零，以保障設備穩定運行，避免因誤操作引發故障。
直流高壓發生器耐壓試驗裝置操作簡便、功能齊全，測量精度高，是我們電力高壓耐壓試驗的優良設備。
