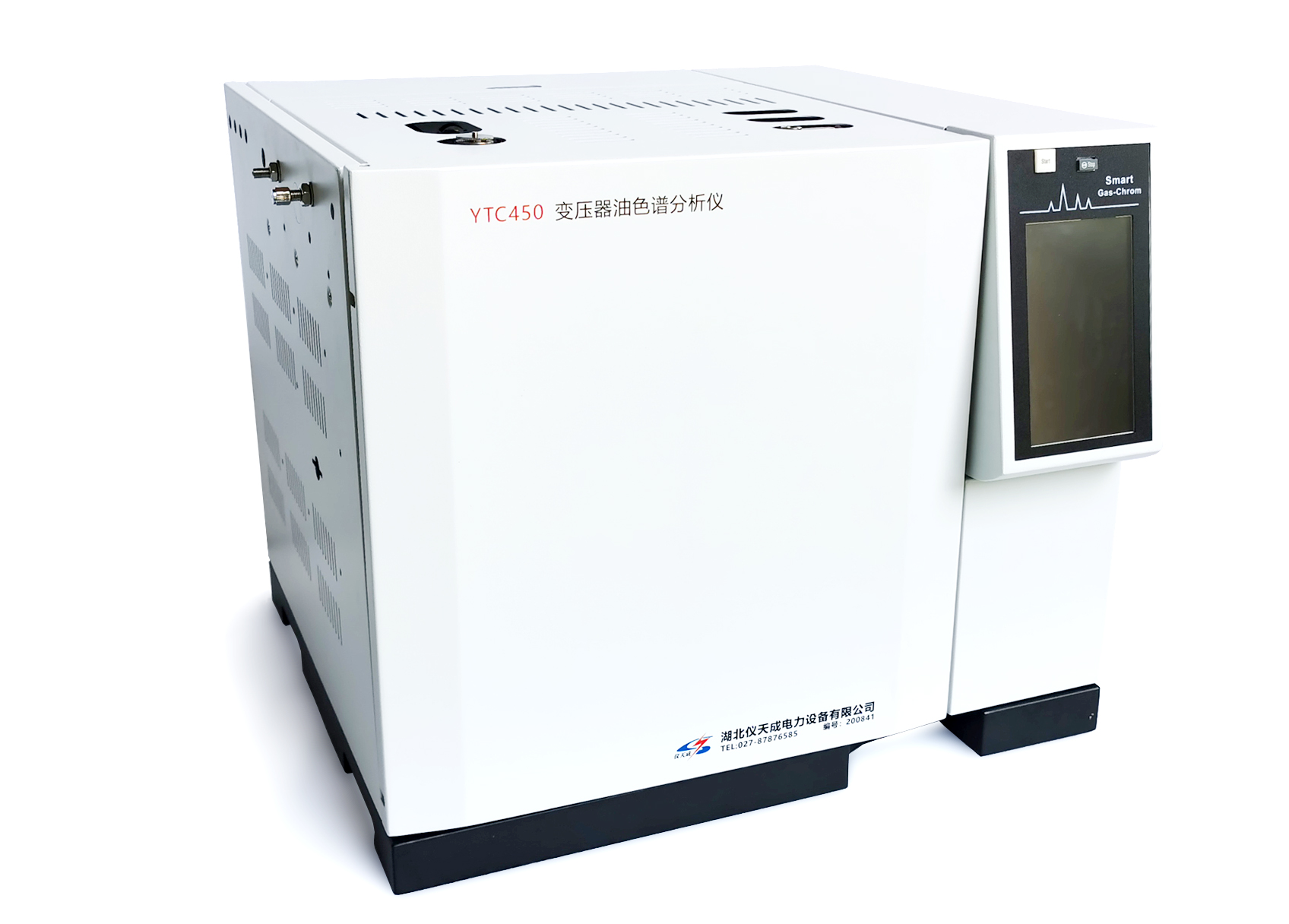

氣相色譜儀是一款主要用于工業生產的中間體和工業產品的質量檢驗、科學研究、公害檢測、生產控制等方面的專業檢測儀器，那么其主要結構和部件是怎樣的呢？下面就給大家介紹一下。
1.氣體流量管控系統
本儀器的氣路管控體系布局于整機左側的機架單元內，涵蓋載氣、氫氣以及空氣三條流路。精準且穩定的氣流供應，為后續的分析流程奠定堅實基礎，各流路相互獨立又協同運作，確保整個分析過程一氣呵成，不出差錯。
2.色譜柱箱
變壓器油色譜分析儀所配備的柱箱優勢顯著，具備超大容積、極速升溫和降溫性能，且內部溫度場均勻穩定。其內膽尺寸精準設定為寬 280× 深 185× 高 300（mm)，1500W 的強大加熱功率搭配大葉片風扇進行空氣浴攪拌，排風效率極高。在柱箱加熱器與風葉左側，匠心獨運地設計了冷熱雙風道，由精密的步進電機同步操控風道開啟或閉合角度。依托微機系統的智能調度，既能達成高精度溫度調控，實現自動高速降溫，又可將溫度精準控制在室溫以上 5℃，近乎完美模擬室溫環境。柱箱加熱器精選高絕緣、高強度的高頻陶瓷材質，耐高溫、耐高壓，安全無憂。同時，柱箱借助微機系統加持，擁有超溫防護功能，運行全程穩定可靠。攪拌空氣所采用的低噪音電機，更是為實驗室營造了靜謐的工作氛圍。
3.進樣口
變壓器油色譜分析儀的進樣口巧妙安置于柱箱頂部左前側，分為填充柱進樣口與毛細管進樣口兩大類型，以適配多樣化的分析需求。憑借微機控制器的強大功能，不僅能夠靈活設置各進樣口的參數，更能精準掌控其溫度，確保每一次進樣都精準無誤，為后續的色譜分離提供可靠保障。
4.色譜柱
色譜柱作為色譜分析的核心樞紐，肩負著分離被分析樣品中各類組份的重任。主要分為填充柱和毛細柱兩大類別。填充柱的柱管材質通常選用不銹鋼與玻璃，二者各具優勢，而在面對特殊腐蝕性組份分析時，聚四氟乙烯管則成為不二之選，憑借其卓越的化學惰性，確保分析過程不受干擾，結果精準可靠。
5.熱導檢測器（TCD）
熱導檢測器在當下的變壓器油色譜分析儀領域應用極為廣泛，堪稱通用型檢測器的典范。它的獨特優勢在于，對有機、無機樣品均可敏銳響應，且全程不破壞樣品結構，無論是常量分析還是微量檢測，都能精準駕馭，為復雜樣品的成分剖析提供了強有力的技術支撐。
氣相色譜儀整體結構構件完善而豐富，能夠很全面地幫我們做好相應的物質成分檢測工作，是比較成熟且值得信賴的優良檢測設備。
