一、儀器組成及核心特性
本儀器主要由發射機、路由接收機、絕緣接收機（A字架）三部分組成，各組件功能明確、協同高效，具體如下：
1. 發射機：可自動檢測地下電纜對地阻抗，精準向被測地下電纜發送測試信號，為故障探測提供穩定、可靠的信號源支撐；
2. 路由接收機：可在地下電纜周邊區域接收測試信號，精準探測地下電纜的路由走向及埋深，為故障定位提供基礎依據；

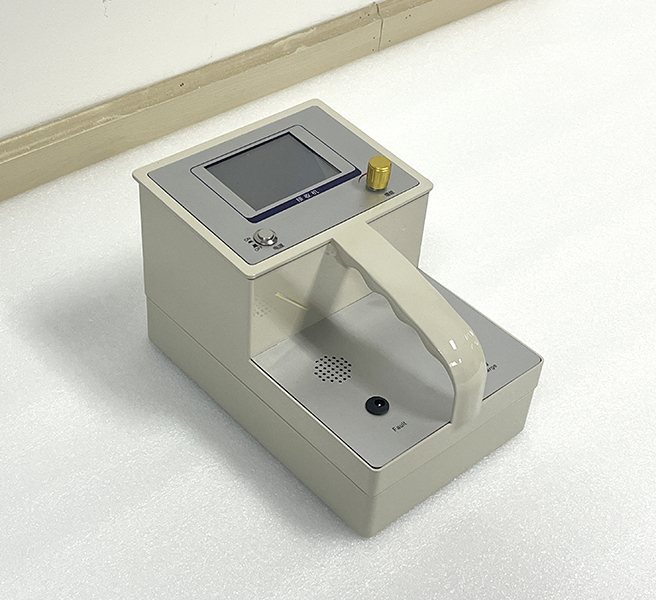

3. 絕緣接收機（A字架）：專注于探測地下電纜的對地絕緣故障，快速捕捉絕緣異常點位，提升故障排查針對性。
本儀器核心采用微電腦中央處理器及專用集成電路設計，具備接收靈敏度高、靜態漂移小、抗干擾能力強、工作穩定、測量準確度高的顯著優勢。設備結構堅固耐用，有效降低設備返修率；配備大容量供電電池，續航能力強勁，可滿足長時間戶外作業需求。其中，A字架與電子線路板采用一體化集成設計，相較于行業內傳統分體式設計，不僅省去連線繁瑣步驟，更有效降低設備故障發生率，提升操作便捷性與設備穩定性。
二、技術指標
1. 探測距離：< 40Km；2. 探測深度：≤ 3m；
3. 路由誤差：< 8cm；4. 定位誤差：< 5cm；
5. 感應故障點距離：≤ 30m；6. 定位范圍：≤ 5MΩ；
7. 沖擊電壓：< 10KV；8. 數據采樣頻率：100MHz。
從精準定位故障點到高效排查線路隱患，從簡化操作流程到降低運維成本，路燈地埋電纜故障定位儀以全數字化技術為核心，適配各類地下路燈電纜的故障檢測場景，完美解決了傳統檢測方式的痛點難點。它不僅是運維人員手中的“得力助手”，更能為城市照明系統的穩定運行保駕護航，助力實現路燈運維的高效化、精細化、低成本化。選擇這款優選儀器，讓地下路燈電纜故障檢測更省心、更高效，守護每一寸城市夜間光亮。
