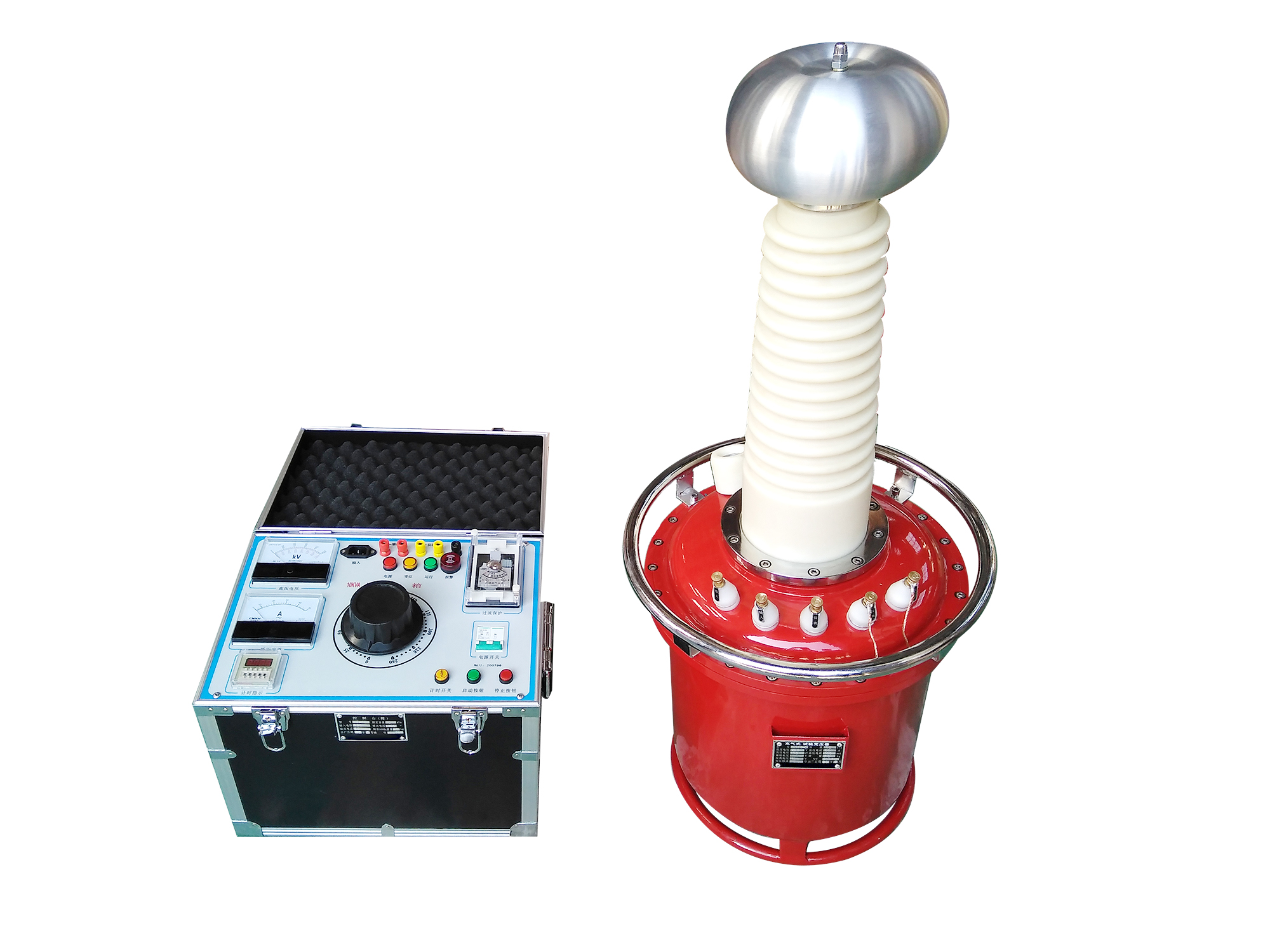

儀天成 YDQ系列充氣式試驗變壓器工藝特性以及工作原理如何？

返回打印來源：儀天成電力時間：2026/06/15 閱讀：次

在電力系統高壓檢測、電氣設備耐壓試驗等核心場景中，試驗變壓器是保障電網設備安全穩定運行、校驗電氣絕緣性能的關鍵核心設備。相較于傳統油浸式試驗變壓器，儀天成YDQ系列充氣式試驗變壓器突破傳統設備弊端，以SF6氣體為絕緣滅弧介質，依托優化的結構設計與精細化制造工藝，具備無油污染、體積小巧、輕量化、絕緣性能優異、免維護、適配性強等諸多優勢，廣泛應用于變電站、電力工程、工礦企業及科研檢測等各類高壓試驗場景。

一、核心工藝特性

儀天成YDQ系列充氣式試驗變壓器針對不同試驗場景細分出多款機型，各機型依托全新設計理念、優質原材料與標準化工藝流程打造，整體結構科學、工藝精湛，所有技術指標均嚴格符合《JB3570－98》行業標準，不同機型具備專屬工藝優勢，具體特性如下：
1、YDQ-J系列基礎型工藝特性
YDQ-J系列產品采用全新迭代的設計思路，在材質選型、結構布局與生產工藝流程上完成全面優化升級。相較于傳統試驗變壓器，該機型徹底改善了設備臃腫、笨重、外觀粗糙等問題，具備體積小巧、重量輕便、外形規整美觀的結構優勢，整體性能參數全面達標行業規范要求。在核心結構工藝上，設備鐵芯選用優質冷軋DQ－151取向硅鋼片，通過精準疊片工藝制成多級圓柱框形鐵芯，磁導率高、損耗低、電磁穩定性強。設備以特制高強度絕緣筒為承載基體，采用QZ型專用導線，在絕緣筒表面連續繞制成型高壓塔式線圈，繞組排布均勻、絕緣一致性好。設備外殼采用適配整機結構的定制化尺寸，內部密閉腔體填充高純SF6絕緣氣體，依托成熟的充氣密封工藝，保障設備優異的絕緣、滅弧與耐壓性能。
2、YDQ-JZ系列交直流兩用工藝特性
YDQ-JZ系列為交直流一體化機型，在YDQ基礎機型的成熟工藝架構上完成功能升級，核心創新工藝為內置集成結構設計。設備將高壓整流硅堆巧妙內嵌于高壓套內部，無需外接整流配件，整機集成度更高、結構更簡潔。同時設備配備可插拔式短路桿結構，通過人工插入或抽出短路桿，即可快速切換輸出模式，分別實現工頻高壓交流輸出與高壓直流輸出，一機兼顧交流耐壓、直流耐壓兩類試驗需求，大幅提升了設備的場景適配性與現場作業靈活性。
3、YDQ-JC系列串激型工藝特性
YDQ-JC系列為專用串激式試驗變壓器，主要適配超高電壓等級試驗場景，工藝結構與基礎機型形成差異化設計。該機型在常規高壓繞組的基礎上增設專用串激繞組，通過繞組結構的優化疊加，可實現電壓等級的串聯疊加升級。同時設備高壓套管采用雙出線專屬結構設計，匹配串激工作模式的接線與運行需求，結構穩定性強、接線便捷，能夠通過多臺設備串聯實現更高電壓輸出，完美滿足超高壓電氣設備的耐壓試驗工況。
4、YDQW系列局放型工藝特性
YDQW系列為低局放專用機型，聚焦電氣設備局部放電試驗場景進行專項工藝升級。該機型在普通YDQ系列變壓器的成熟工藝基礎上，優化整體絕緣結構、精細化控制生產裝配流程，配合SF6氣體優異的絕緣與滅弧性能，從結構、材料、工藝多維度抑制設備自身局部放電問題。設備運行過程中高壓工況下基本無自身局放干擾，搭配高精度局放檢測儀器使用時，可徹底規避試驗設備本體帶來的信號干擾，精準捕捉并測量被試品的局部放電量，有效保障局放試驗數據的準確性與可靠性，是電力設備局放檢測的專用核心設備。

二、工作原理

儀天成YDQ系列充氣式試驗變壓器基于經典電磁感應原理實現高壓輸出，整套試驗系統具備完善的安全防護與穩壓調控機制，運行流程規范、安全可控。設備工作流程如下：試驗電源首先接入配備多重防護的專用操作箱，操作箱內置過流自動脫扣裝置與防突發加壓零位連鎖裝置，可從源頭規避過流故障、突然加壓等安全風險，保障試驗全過程安全。市電經操作箱穩壓防護后，輸入至自耦調壓器，通過調壓器精準調節輸入電壓，將適配電壓輸送至YDQ-J試驗變壓器初級繞組。依據電磁感應定律，變壓器次級高壓繞組與初級繞組的電壓比值等同于繞組匝數比值，通過固定匝數配比，即可在次級繞組輸出對應倍數的工頻高壓，為各類電氣設備工頻耐壓試驗提供穩定、標準的高壓試驗電源。

儀天成YDQ系列充氣式試驗變壓器設備依托成熟的電磁感應工作原理，搭配多級優化的鐵芯、繞組、密封充氣等核心制造工藝，構建起高效、穩定、安全的高壓輸出體系。其核心工藝從材質選型、結構設計到密封防護、整體裝配層層把控，針對普通耐壓、交直流兩用、超高壓串激、低局放檢測等不同場景細分機型，實現了針對性的工藝升級與功能優化，全面保障設備優異的絕緣性能、機械強度與環境適配性。

湖北儀天成電力設備有限公司
2026年6月15日
